Sistema portátil Anti-dron C5

Ante el incremento de drones no autorizados en espacios sensibles, contar con una solución portátil de contramedidas electrónicas permite responder de manera rápida y adaptable ante diferentes escenarios operativos.

La C5 es un sistema portátil diseñado para realizar contramedidas electrónicas contra dron a baja altitud. Su arquitectura integra módulos multicanal de interferencia RF, antenas omnidireccionales y una antena direccional, permitiendo adaptar la cobertura y orientación de la acción según las necesidades del operador.

El sistema está diseñado para escenarios donde se requiere movilidad, cobertura amplia y capacidad de respuesta ante dron no autorizados.

Características principales

• 5 canales de interferencia

Integra cinco canales independientes que permiten trabajar diferentes rangos de frecuencia utilizados por sistemas de comunicación, navegación y transmisión asociados con distintos modelos de drones.

• Potencia de hasta 50 W por canal

Cada canal cuenta con una potencia de hasta 50 W, proporcionando capacidad de interferencia multibanda para operaciones de contramedida electrónica.

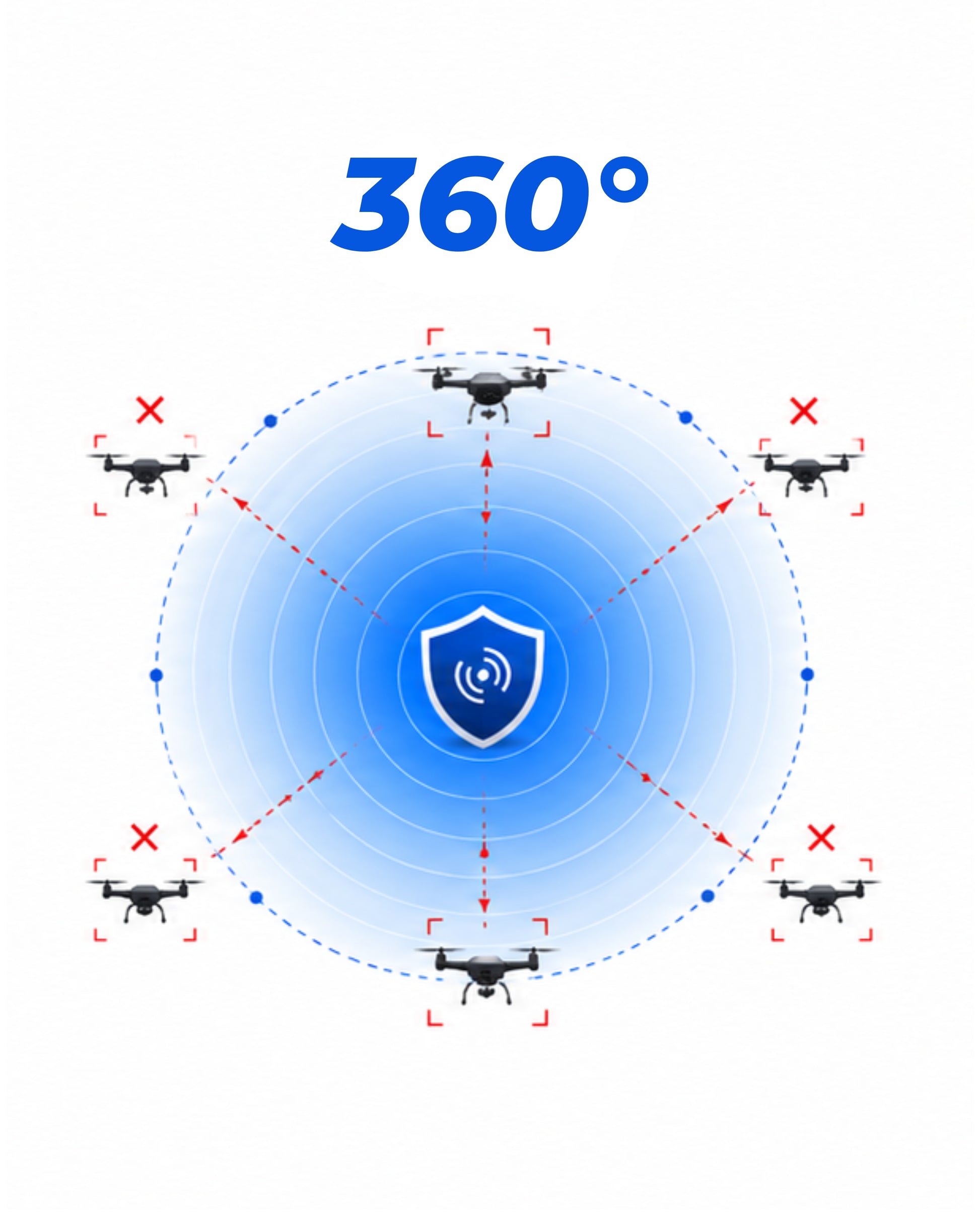

• Cobertura omnidireccional de 360°

Las antenas omnidireccionales proporcionan cobertura alrededor del operador, permitiendo responder ante amenazas provenientes de diferentes direcciones.

• Antena direccional

La antena direccional permite concentrar la acción hacia una dirección determinada, facilitando una respuesta más precisa sobre el objetivo.

• Operación multicanal independiente

El operador puede seleccionar únicamente los canales necesarios de acuerdo con el escenario, permitiendo adaptar la operación y optimizar el consumo energético.

• Diseño portátil

El formato tipo mochila facilita su transporte y despliegue en campo, proporcionando movilidad durante operaciones de seguridad y protección.

Bandas de interferencia

CH1 — 860–930 MHz
Potencia: 50 W
Corriente: ≤ 4 A

CH2 — 1170–1280 MHz
Potencia: 50 W
Corriente: ≤ 4.2 A

CH3 — 1550–1620 MHz
Potencia: 50 W
Corriente: ≤ 4.2 A

CH4 — 2400–2485 MHz
Potencia: 50 W
Corriente: ≤ 4.2 A

CH5 — 5725–5850 MHz
Potencia: 50 W
Corriente: ≤ 5 A

Fuente de los canales: Analógica

La configuración multibanda permite abordar diferentes enlaces de comunicación y sistemas de posicionamiento utilizados por distintos drones, sujeto a compatibilidad, entorno y condiciones de operación.

Funciones de contramedida

Dependiendo del modelo de dron, protocolo utilizado y condiciones de operación, la interferencia puede provocar:

• Interrupción del enlace de comunicación

• Pérdida o degradación de determinadas funciones de posicionamiento

• Pérdida de orientación o control

• Aterrizaje automático

• Regreso al punto de origen

• Detención o comportamiento de contingencia, dependiendo del modelo de UAV

Operación inteligente

La  C5 permite una operación flexible y adaptable mediante diferentes configuraciones de trabajo:

• Selección de los canales necesarios

• Activación y desactivación independiente de frecuencias

• Alternancia entre cobertura omnidireccional y direccional

• Optimización del consumo de batería

• Adaptación de la respuesta según el escenario operativo

Esta arquitectura permite utilizar únicamente los recursos necesarios para cada situación, favoreciendo una operación eficiente y adaptable.

Rendimiento

Distancia de interferencia: hasta 2 km

Configuración: Multicanal

Número de canales: 5

Potencia por canal: hasta 50 W

Cobertura omnidireccional: 360°

Antena direccional: Manual

Funcionamiento continuo del sistema: >12 horas

Autonomía mediante batería interna: 1–2 horas

Alimentación: Batería / CA 110 V / CA 220 V / CC 28 V

Subsistemas

• Módulo de generación de interferencia RF

Encargado de generar las señales de interferencia en las diferentes bandas de operación.

• Sistema multicanal independiente

Permite activar o desactivar diferentes canales de frecuencia de manera independiente según el escenario.

• Antenas omnidireccionales

Proporcionan cobertura de 360° alrededor del operador.

• Antena direccional manual

Concentra la energía de interferencia hacia una dirección específica para una respuesta más precisa.

• Sistema de control y protección

Integra funciones de monitoreo y protección para contribuir al funcionamiento seguro del sistema.

• Sistema de disipación térmica

Cuenta con un sistema de enfriamiento inteligente incorporado para controlar la temperatura durante la operación.

• Sistema de energía autónomo

Incorpora una batería interna para permitir operaciones en campo sin depender permanentemente de una fuente de alimentación externa.

Protección del sistema

• Protección contra temperatura

Ayuda a prevenir condiciones térmicas que puedan afectar el funcionamiento del equipo.

• Protección contra ondas estacionarias

Contribuye a proteger los módulos de RF y las etapas de transmisión ante condiciones anormales de operación.

• Sistema de enfriamiento inteligente

Gestiona la disipación de calor durante periodos prolongados de funcionamiento.

Especificaciones físicas

Dimensiones de la unidad:
350 × 190 × 490 mm

Peso de la unidad:
17 kg

Antena omnidireccional:
Peso: 260 g
Longitud: <650 mm

Alimentación:
Batería / CA 110 V / CA 220 V / CC 28 V

Funcionamiento continuo:
>12 horas mediante alimentación externa

Autonomía de batería interna:
1–2 horas de uso continuo

Transporte y despliegue

El formato tipo mochila permite transportar el sistema directamente por el operador y desplegarlo rápidamente en diferentes escenarios operativos.

Su configuración portátil facilita el traslado entre diferentes puntos de operación, mientras que el sistema de antenas permite seleccionar entre cobertura omnidireccional y respuesta direccional.

Escenarios de aplicación

• Fuerzas de seguridad

• Protección de infraestructura crítica

• Seguridad de instalaciones

• Protección perimetral

• Vigilancia de espacios sensibles

• Seguridad de grandes recintos

• Protección de eventos

• Operaciones fronterizas

• Protección de zonas restringidas para dron

• Operaciones de seguridad y vigilancia

Ventajas de la C5

5 CANALES
Operación multibanda para diferentes sistemas de comunicación y posicionamiento.

HASTA 50 W POR CANAL
Alta potencia individual para operaciones de contramedida electrónica.

HASTA 2 KM
Distancia de interferencia sujeta a las condiciones de operación y al objetivo.

360° OMNIDIRECCIONAL
Cobertura alrededor del operador para responder ante amenazas desde diferentes direcciones.

ANTENA DIRECCIONAL
Permite concentrar la acción hacia un sector determinado.

17 KG
Configuración portátil tipo mochila para despliegue en campo.

>12 HORAS
Funcionamiento continuo mediante alimentación externa.

1–2 HORAS
Autonomía aproximada mediante batería interna en uso continuo.
