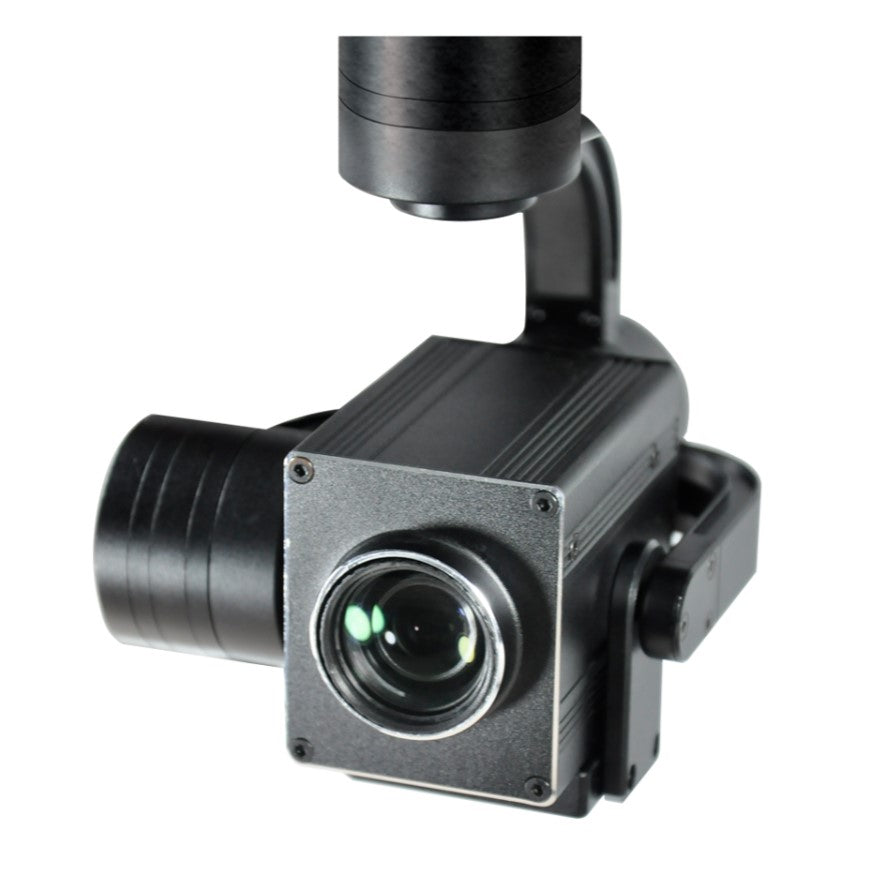

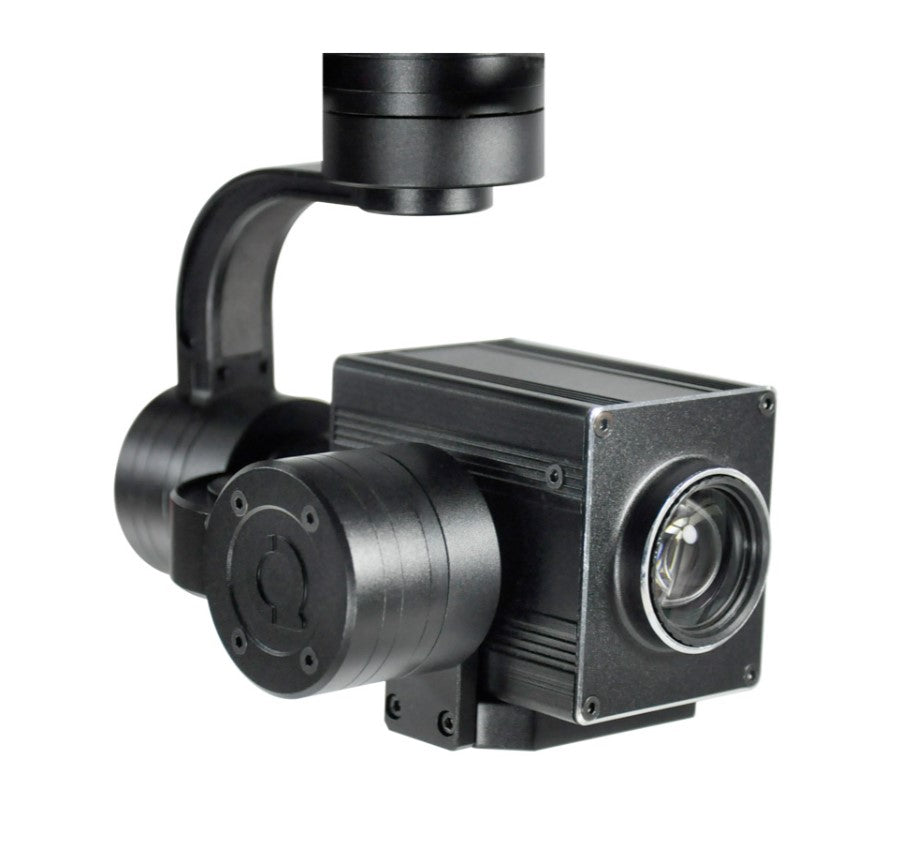

Cámara Z10F

El Z10F es un cardán diseñado para cámara con zoom 10X para inspección aérea, vigilancia, búsqueda y rescate de drones mission. Consta de una cámara con zoom óptico HD 10X y un cardán de alta estabilización de 3 ejes, que puede tomar y grabar video de 1080p a 30 fps en una tarjeta TF integrada, lo que le brinda un ojo estable en el cielo que puede controlarse a través de un piloto de dron o un individuo secundario, lo que permite una vista aérea que puede cubrir una gran cantidad de terreno de manera rápida y efectiva. La función de zoom 10X le permitirá permanecer a una distancia y acercarse a cualquier cosa que requiera su atención.

General
Tensión de trabajo 12V
Voltaje de entrada 3S ~ 6S
Tensión de salida 5V (conectar con PWM)
corriente dinámica 320mA a 12V
Corriente de reposo 240 mA a 12 V
El consumo de energía 3,85W
Temperatura ambiente de trabajo. -20 a 60 ℃
Producción micro HDMI (salida HD 1080P 60 fps)
Almacenamiento local Tarjeta SD (Hasta 32G, clase 10, formato FAT32 o ex FAT)
Método de control PWM/TTL

Especificaciones del cardán
Inclinación/Inclinación ±90°
Rollo ±45°
Guiñada/panorámica ±150°
Ángulo de vibración Imagen/Rollo: ±0,02°, Guiñada : ±0,03°
Una tecla para centrar √

Especificaciones de la cámara
Sensor de imagen CMOS de 1/3 de pulgada
Píxeles totales 4 MP
Píxel efectivo 2688*1520
Gama dinámica 65dB
Lente 5 megapíxeles
Zoom óptico 10x, F=4,9~49mm
Distancia mínima del objeto 1,5 millones
Ángulo de visión Horizontal: 53,2°(Ancho fin) ~ 5,65°(teleobjetivo extremo) Vertical: 39,8°(extremo ancho) ~ 4,2°(extremo tele) Enfoque: 66,6°(extremo ancho) ~ 7,2°(extremo tele fin)
Sistema de sincronización Escaneo progresivo
Vídeo local Tarjeta TF local 1080P 30fps
salida HD 1080P/720/480P 60fps HDMI1.4
salida AV CVBS estándar 1Vp-p
relación señal/ruido 38dB
Iluminación mínima Color 0,05 lux@F1.6
Compensación de retroiluminación Compensación de retroiluminación/inhibición de luz intensa
Ganar Auto
balance de blancos Manual de auto
velocidad de obturación Auto
Sistema de control UART/IR/PWM
Protocolo de comunicación PELCO-D, protocolo Hitachi o VISCA
Enfocar Automático/Manual/Enfoque automático de una sola vez
Velocidad de enfoque 2s
Inicialización de lentes Incorporado
Bit de reajuste del usuario 20 juegos
Rotación de imagen 180°, imagen de espejo horizontal/vertical
